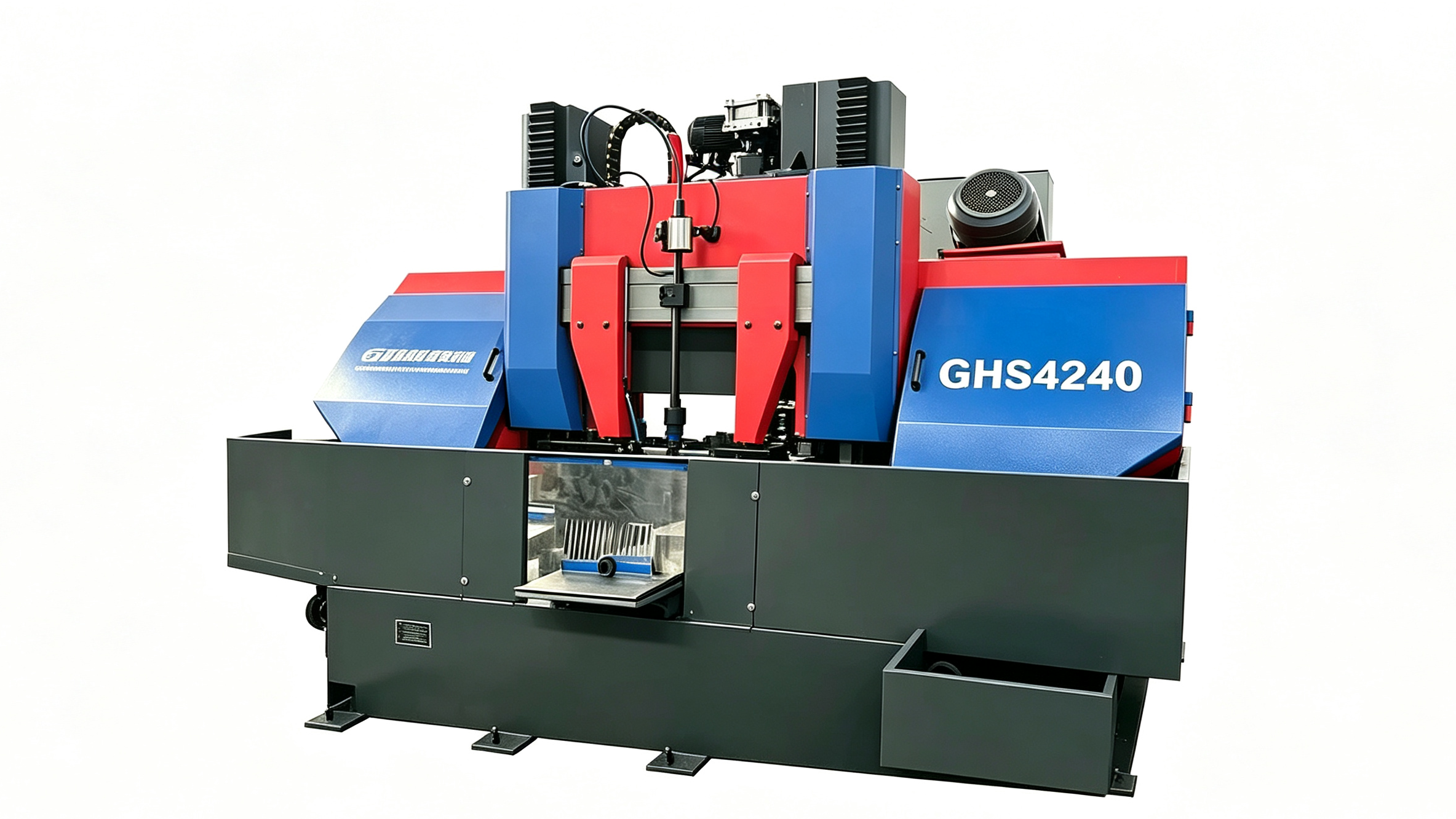

GHS4240全自动卧式高速带锯机

一句话定位： 专为铝棒及铝合金材料打造的高速锯切解决方案，55秒完成单次锯切循环。

产品概述

GHS4240全自动卧式高速带锯机是淄博汉龙机械有限公司针对铝棒及铝合金材料高速锯切需求自主研发的专用锯床设备。采用双柱龙门框式结构，整机经时效处理、加工中心精密加工，具备高刚性、高稳定性、高精度等特点。可配置全自动生产线，涵盖自动上料、定尺、锯切、出料、打标、码垛全流程。

核心优势

高效锯切：线速度500-2600m/min，锯切进给速度100-1800mm/min，φ254mm铝棒单次循环55秒。

窄锯缝设计：锯条厚度1.3mm，锯缝≤1.8mm，材料利用率高。

精密控制：端面垂直度±0.2mm，定尺精度0~+1mm/1000mm，定尺范围30-6000mm。

稳定可靠：双柱龙门框式结构+时效处理+H形铸铁双立柱+滚柱直线导轨，垂直度≤0.05mm；锯条液压自动涨紧，带自动补偿和转速监控。

节能环保：主轴伺服电机+精密减速机，比同类设备节电约30%；微量油雾冷却。

全自动化：储料→上料→定尺→锯切→出料→打标→码垛，全程自动运行。

技术参数

效率参考： φ254mm（6061）铝棒，单次循环≤55秒（切割30秒+退刀8秒+夹紧松开5秒+送料10秒）。

设备组成

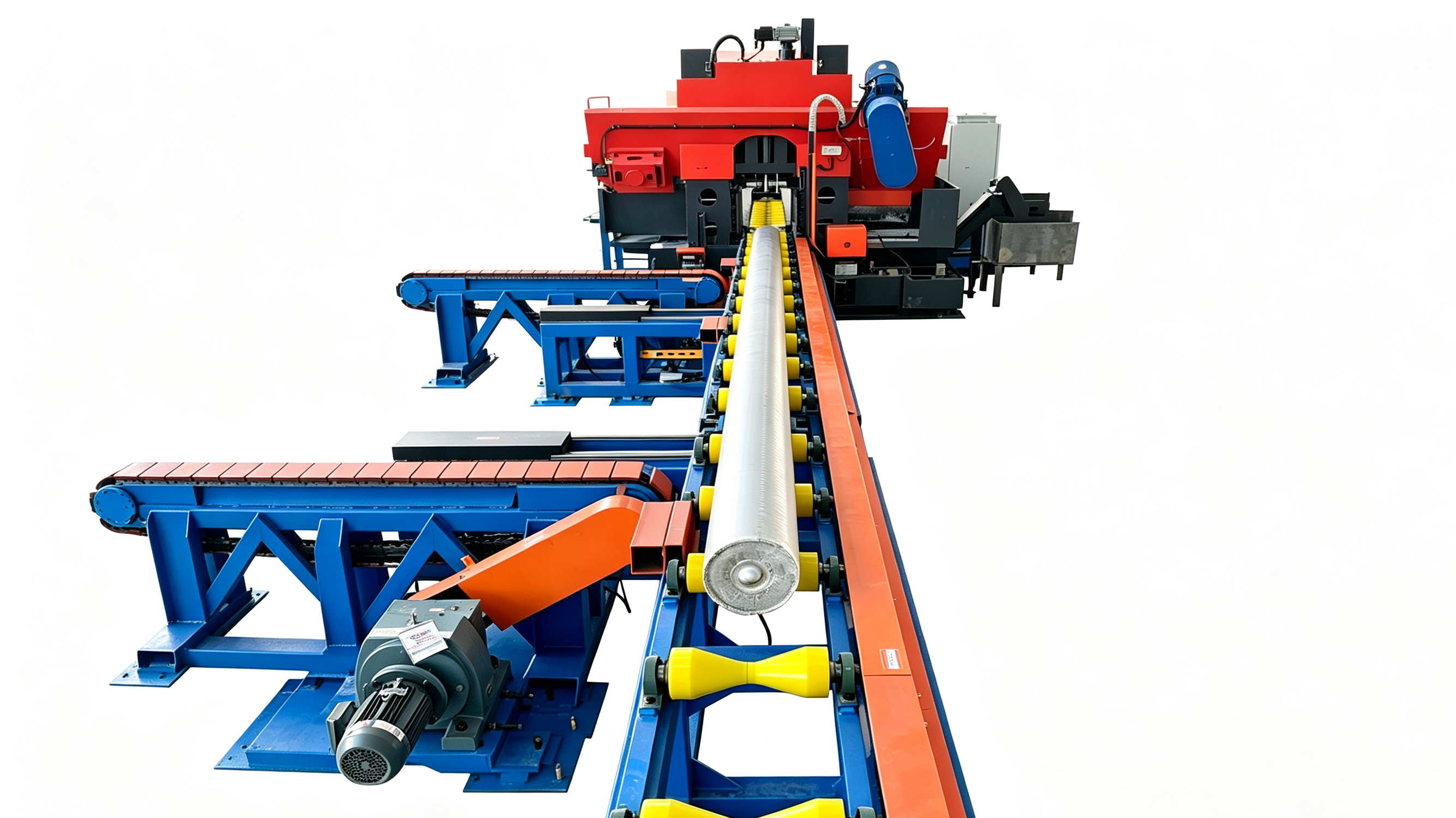

链条进料储料台→上料装置→上料辊道→自动定尺→锯前上压装置→高速带锯主机→锯后上压装置→出料辊道→废料翻转收集→打标系统→吸尘系统→码垛系统→液压系统→冷却润滑系统→电气控制系统。

核心配置

进给系统：伺服电机+减速机+滚柱重载直线导轨+氮气平衡系统，智能变速进给。

锯条导向：两组导向装置，每组4个可调导向滚轮，特殊合金钢硬度60-65HRC。

液压系统：锯带张紧5MPa/12L/min；上料机构40L/min×2。

电气控制：汇川PLC+15寸触摸屏，施耐德低压电器，手动/自动双模式。

打标系统：50W光纤激光，标记范围120×120mm。

铝屑收集：15KW集尘风机。
