悬臂式激光切割机

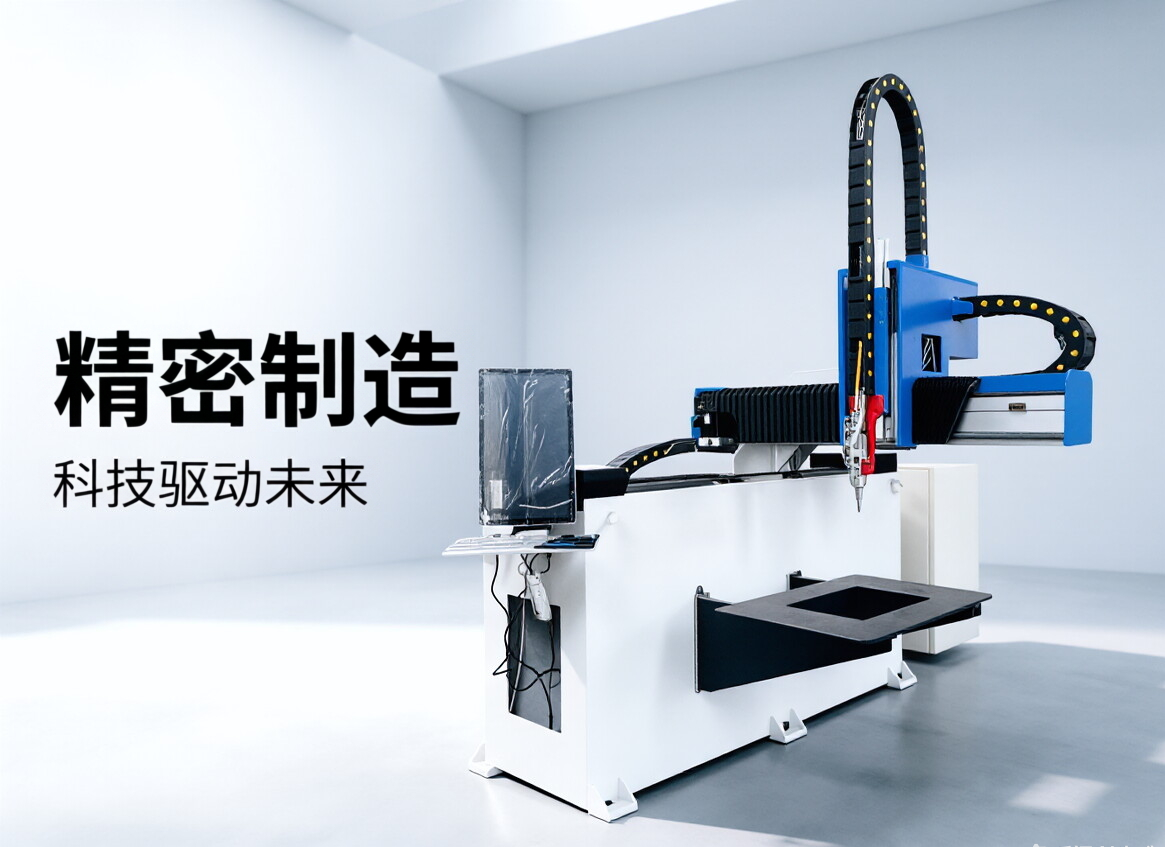

山东淄博汉龙机械有限公司自主研发的悬臂式激光切割机，属于光纤激光加工设备，采用悬臂开放式主机结构，搭载嘉强3kW光纤激光器、嘉强总线控制系统及汇川高性能伺服驱动。有效加工行程为X轴800mm、Y轴1150mm、Z轴400mm，专为中小幅面金属板材的精密切割与开孔加工而设计。

汉龙本机型的悬臂式结构，主要带来以下三个实用优势：

1. 三面开放，上下料极方便：操作工可从正面、左侧、右侧任意方向接近工作台，大幅提高中小批量、多品种加工时的换料效率。

2. 节省空间：机身可贴墙布局，仅需2m×4m左右的安装空间，特别适合场地有限的车间。

3. 单边驱动，免去同步烦恼：不同于龙门式需要两台电机同步联动可能存在跟随误差的问题，悬臂式仅用一台电机驱动X轴，结构更简单可靠。

主要功能

适用材质

碳钢、不锈钢、铝合金、镀锌板、铜板等金属板材。

加工类型

平面切割下料、开孔（圆孔、方孔、异形孔）、修边、钣金外形成形切割。

典型应用行业

· 配电柜、电控箱、机箱机柜面板加工

· 钣金件批量下料

· 金属装饰件、广告字异形切割

· 五金零部件加工

参考切割能力（基于3kW光纤激光器）

注：实际切割厚度与板材材质、表面状态和切割参数有关，以上为常规工艺条件参考值。

加工特点

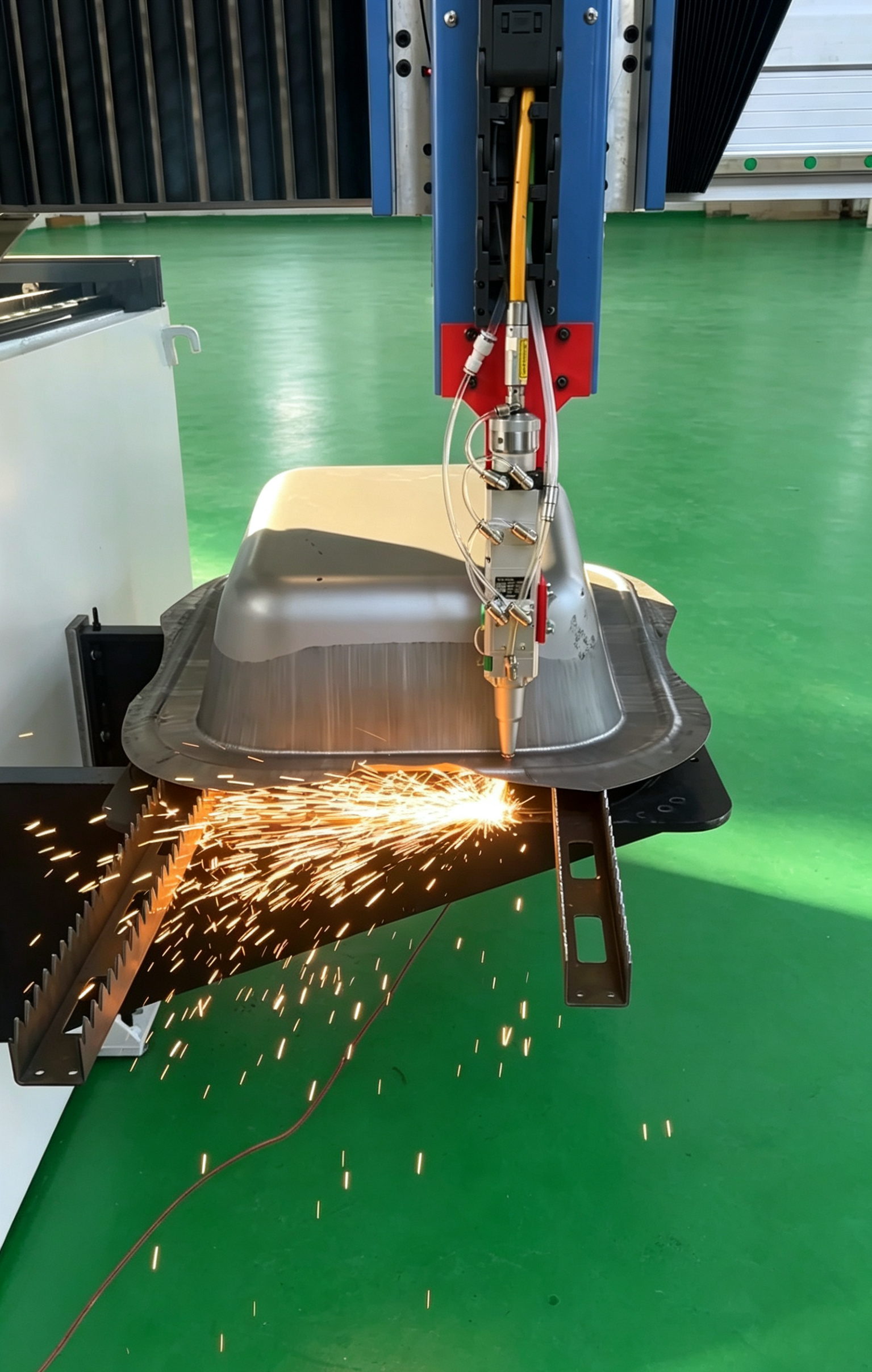

· 嘉强激光头具备电容非接触式自动跟踪功能，随板材表面起伏实时调整焦距，保证整板切割断面的一致性，避免因材料不平整导致焦距偏移而报废。

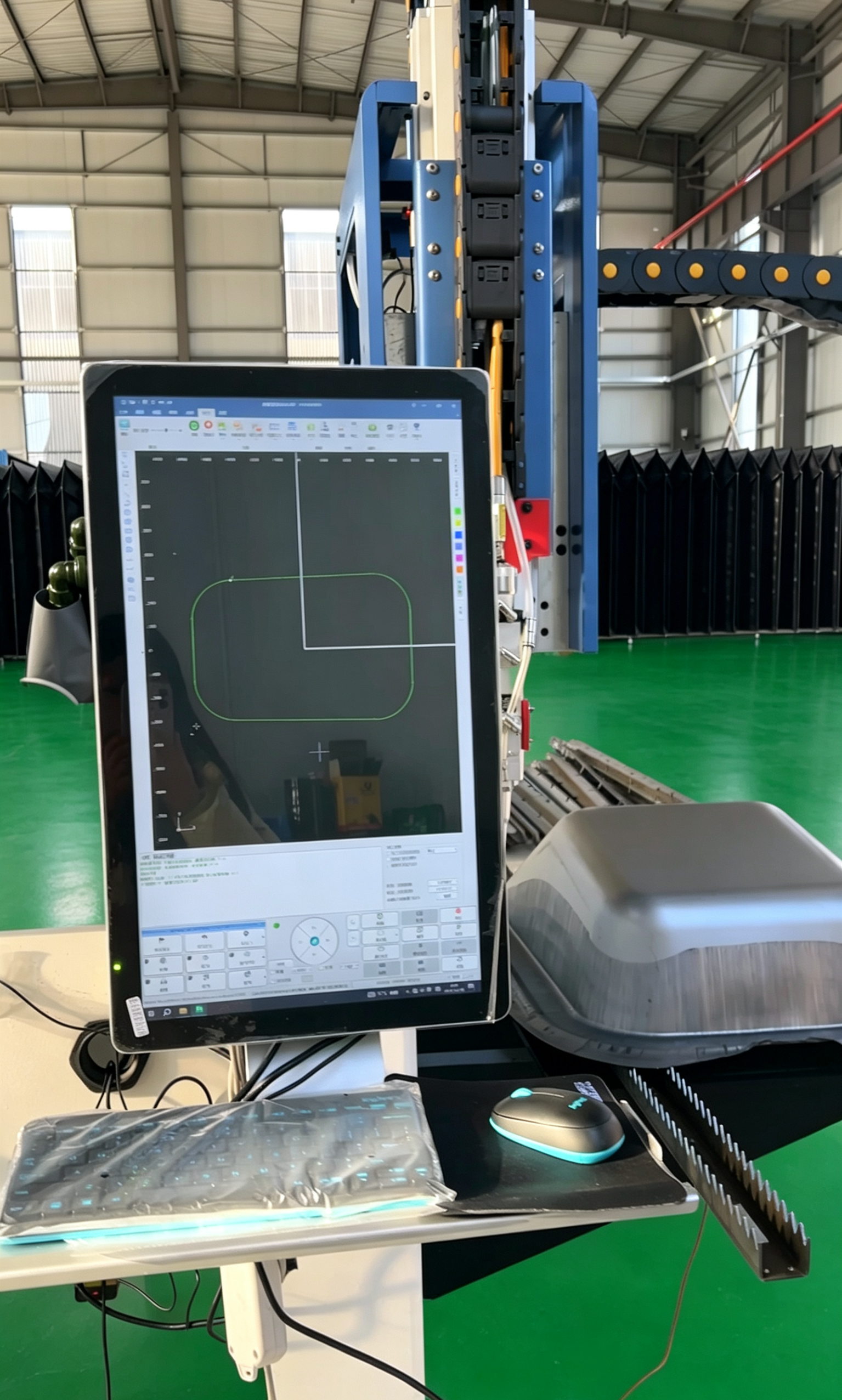

· 控制系统支持自动调焦、断电记忆、回退切割、自动寻边等功能，减少非正常中断带来的材料浪费。

· Z轴400mm的大行程，可容纳一定高度的箱体、壳体类工件，不只局限于薄板平面加工。

主要部件配置

电气部分

机械部分

辅助及选配装置

技术参数一览
