泡沫铝高速立锯HL42170x60x270

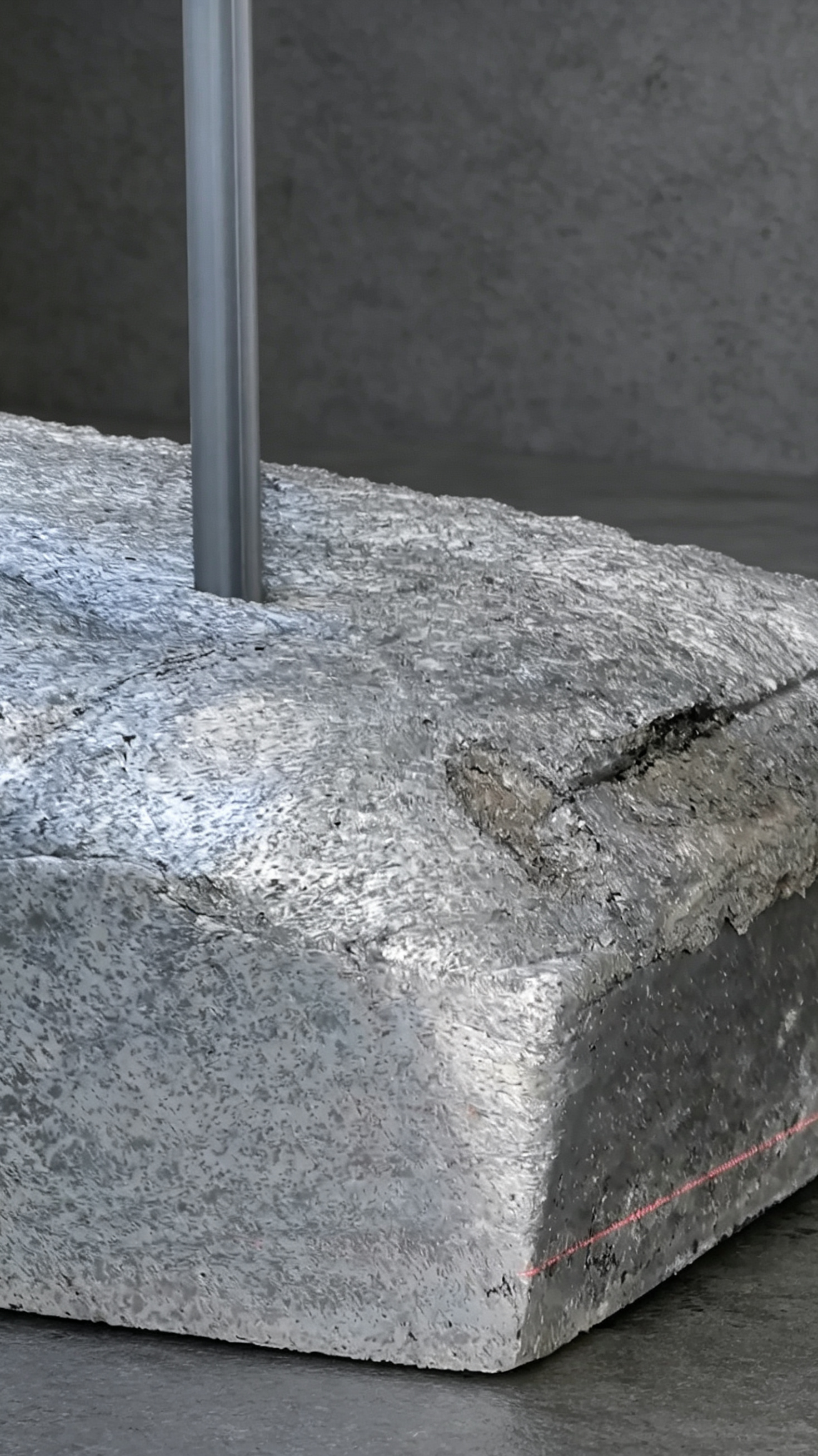

本机床专用于泡沫铝的立式切边加工，适用于高度≤680mm、喉深≤580mm、行程≤2700mm的工件。设备具有可靠性高、效率高、精度高、操作方便等特点，已在多家泡沫铝深加工企业投入使用。

主要特征

设备通过机械、电气、液压的配合，实现自动进刀、切割和断带自动停机。锯切速度与进给速度在给定范围内均可无级调整，其中锯切速度采用矢量变频器控制，调节方便。

操作人员通过触摸屏设定加工数据，经控制系统控制齿轮电机实现精确自动定位。锯弓行走采用齿轮齿条加电机编码器的结构，沿直线导轨副平稳运动。

切削刀具选用双金属或硬质合金带锯条，切口窄、耗材少、耐用度高、所需动力小，是一种显著的节材节能型切割设备。

结构与工艺

· 所有焊接件均进行热失效退火处理，表面喷砂抛丸去除应力，确保长期使用不变形。

· 锯轮为球墨铸铁材质，传动精度高，有助于提高锯条使用寿命。

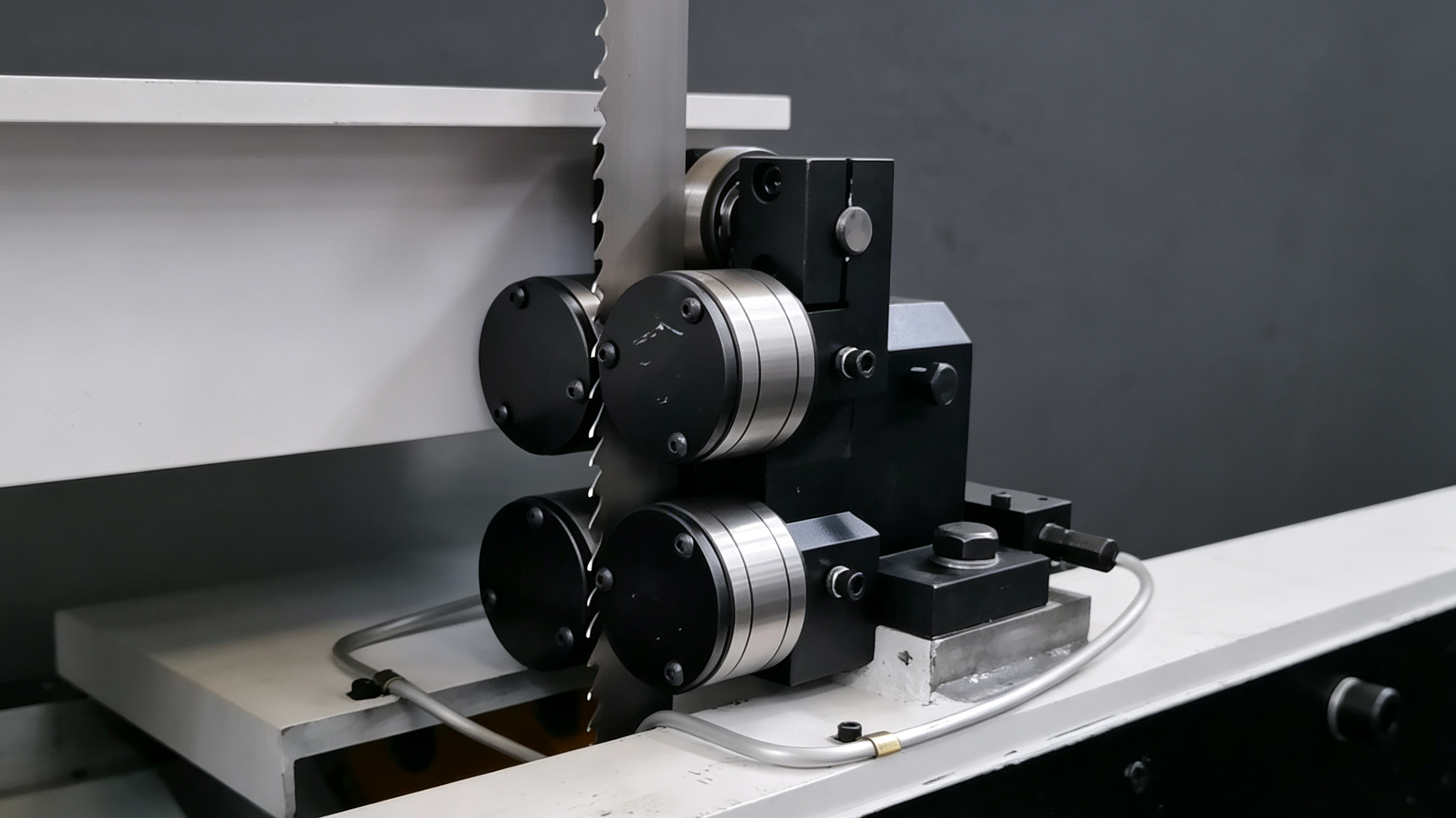

· 锯条导向装置由左右两组导向头组成，每组导向头有4个可调导向轮，导向轮采用优质合金钢并进行表面渗碳处理，硬度高、耐磨性好。

· 锯条配有紧急制动装置。

· 机床行走的丝杠及导轨均采用风琴护罩保护，电气柜防尘密封。

主要技术参数

1．最大工件范围（宽*长*高）    1700×2700×600mm（喉高700，即最大切割高度）

工作台面高度1360mm（如若需要客户可以自己做地坑降低高度）

2．带锯条规格（宽*厚）           41 ×1.3 mm

3．锯切速度                      300-2300M/min

4．进给速度                      0-1000mm/ min

5．锯弓最快移动速度：            2000 mm/ min

6．切口厚度：                   ＜2.5mm

7．主电动机功率                  15kw （主轴伺服）

8．锯弓行走电机                  2.2kW （变频）

9．锯带张紧方式                  液压自动涨紧（带压力显示）

10．主机尺寸约(长*宽*高)          4500X3200X2550 mm

11．机床重量约                   7T

12．要求设备使用温度：           -20℃—40℃

机床使用的主配件说明

1．主电机：          阿尔法（主轴）

2．减速机轴承：      NTN 日本

3．锯轮：            球磨铸铁

4．锯弓行走减速机：  浙江午马

5．直线导轨副：     台湾鼎翰或上银

6．齿轮齿条：       德国思迪博格

7．主轴驱动：       阿尔法

8．人机界面：       10寸触摸屏、汇川（4G）

9．自动润滑系统：   山东俊迈

10．主要控制电器：  浙江正泰

11．辅助控制电器：  浙江正泰

12．液压站：        油研

13．锯条微量润滑系统：金爽

14．排屑机价格不包含在此价格内，需要另配或客户自定。

实际应用反馈

有泡沫铝加工企业使用该设备后反馈：崩边率从原来的15%以上降至3%以内，锯条使用寿命延长一倍，单班产量提升30%以上。操作简单，新员工半天即可上手。

供货与服务

· 供货范围：立式高速锯切机1台，随机附赠锯条1条、活动扳手1把、内六角扳手9件套1套，以及导向头总成、轴承箱轴承等易损件。

· 随机的技术文件：说明书、合格证、装箱单、验收回执单各1份。

· 安装调试：设备抵达后由买方起吊就位，卖方负责调试及现场培训1-2天。客户可在发货前到卖方工厂进行预验收。

· 质保期限：自调试验收合格起12个月。质量问题由卖方免费修理或更换；买方人为损坏的，卖方积极配合修理，费用由买方承担。

· 技术服务：终生技术支持。接到故障信息后2小时内响应，24小时内答复，必要时48小时内派出服务人员到现场。
