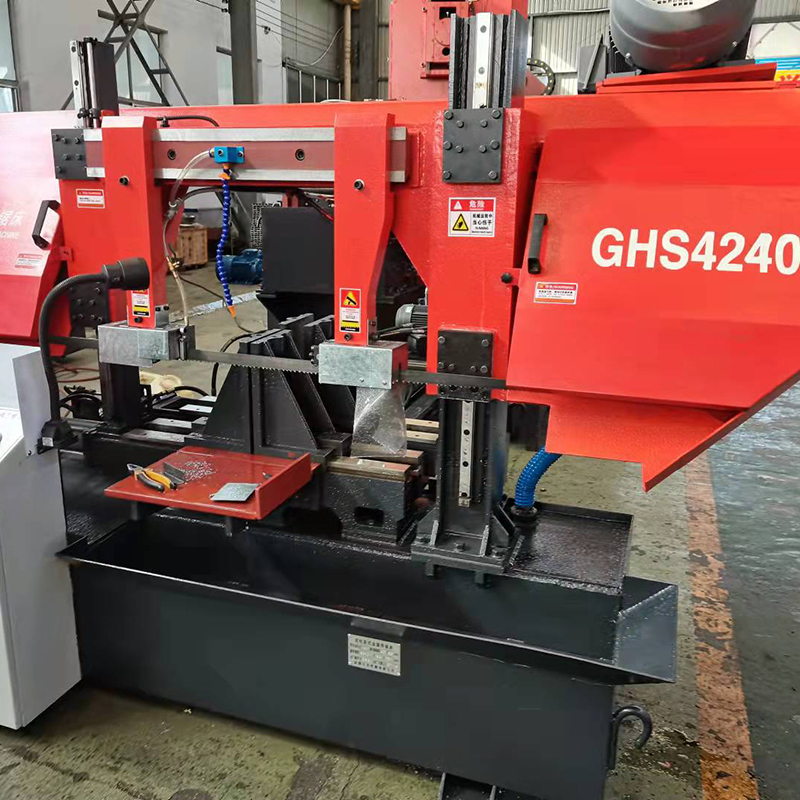

GHS4240高速带锯

一、 设备简述

GHS4240数控锯床床身采用优质板材焊接成型，经振动时效工艺处理，主传动采用精密轴承加多楔带轮。控制面板采用人机界面，锯切参数数字设定，自动与手动切换，简便快捷。主要部件均采用进口加工中心、数控镗铣床加工生产。设备具有锯切精度高、刚性强、稳定性好、锯缝小，节约材料等优点。

二、 主要技术参数及配置

1、管材规格范围：

合金品种：铝及铝合金(1XXX-7XXX)

直径：20~150mm

产品壁厚：1.97-4.95mm

2、锯切成品长度：不小于10mm。

3、机床主要参数：

1) 锯切能力：      ￠400mm

2) 带锯条规格：    L5550×W34×T1.1mm（硬质合金/双金属）

3) 锯带张紧方式：    液压涨紧\放松

4) 锯切后坯料精度：    ±1mm

5) 锯切进给速度：   100-1500 mm/min  （伺服调速)

6) 进给驱动:       伺服电机+减速机+滚珠丝杠驱动

7) 锯条线速度：   300-2000 m/min  （伺服无极调速）

8) 主电动机功率：   11kw （主轴伺服）

9) 夹紧方式：对中夹紧（SMC气缸）

10) 控制系统：11kw（主轴驱动）

11) 锯口宽度：  ≤1.8mm

12) 切割面垂直度：  ＜ 2mm

13) 锯切冷却方式：   切削液冷却

14) 机组运行噪声：   ≤ 85 dB

15) 触摸屏：汇川

16) PLC：三菱

17) 升降伺服电机：汇川

18) 油泵流量：12 L

19) 油泵电机：1.5kw

20) 机组占地面积：  L2.4m× W1.2 m

三、 主要组成部分及操作说明

该锯床由主机、排屑器、电控系统、液压系统组成。

1、操作说明：操作面板上有手动、自动两种锯切选择模式。

1）手动状态下：待切工件由上道工序的辊道送至主机夹紧装置处，送到所需尺寸、摁下钳口夹紧按钮→启动→摁下进给按钮→锯切开始→锯切完毕自动停机→锯架返回至设定的高度→摁下钳口松按钮→锯切完成。

2）自动状态下：待切工件由辊道送至主机切割位置，上位机发出自动切割信号，高速锯床自动启动夹紧、切割，切断料后锯架自动升起到上限位，松开钳口，切割成品料出。如此循环。
