高速专用龙门平锯

一、 机床的主要用途：

本机床用于切割高度≤700mm,宽度≤2000mm，行程≤3500mm，具有可靠性高、效率高和精度高，操作方便等显著特点。

二、 机床的主要特征：

1.机床通过机械、电气、液压的配合，自动进刀、切割和断带自动停机等功能。

2.其锯切速度、进给速度，在给定的范围内，可进行无级调整。

3.锯切速度采用矢量变频器控制，调节控制方便。

4.采用汇川公司产的PLC可编程控制器，工作性能可靠，故障率低。

5.手动张紧锯带，可以通过扭力扳手调节测定拉紧力大小，操作方便稳定性好。

6.主要运动件——锯架的上升与下降采用滚珠丝杠加伺服电机。锯架在滚珠丝杠的牵引下，沿直线导轨副上下运动。触摸屏设定加工数据，经PLC加变频器控制丝杆电机实现精确自动定位。这种结构定位精度高、运动精度高、耐磨性好、操作可靠、简单、方便。

7.其切削刀具，采用双金属或硬质合金带锯条，切口窄，耗材少，耐用度高，所需动力小，是一种具有显著节材又节能的高效切割设备。

8.工作台行走采用伺服电机加滚珠丝杠的传动方式，导轨丝杠带自动润滑系统连接PLC，带液位自动报警装置。

9.锯床所有焊接件均进行热失效退火处理，表面喷砂抛丸去除应力。

10.锯架用滚珠丝杆，导轨加防尘网。滚珠丝杆，导轨带自己润滑系统。

11.电气柜需要防尘密封，密封带空调。

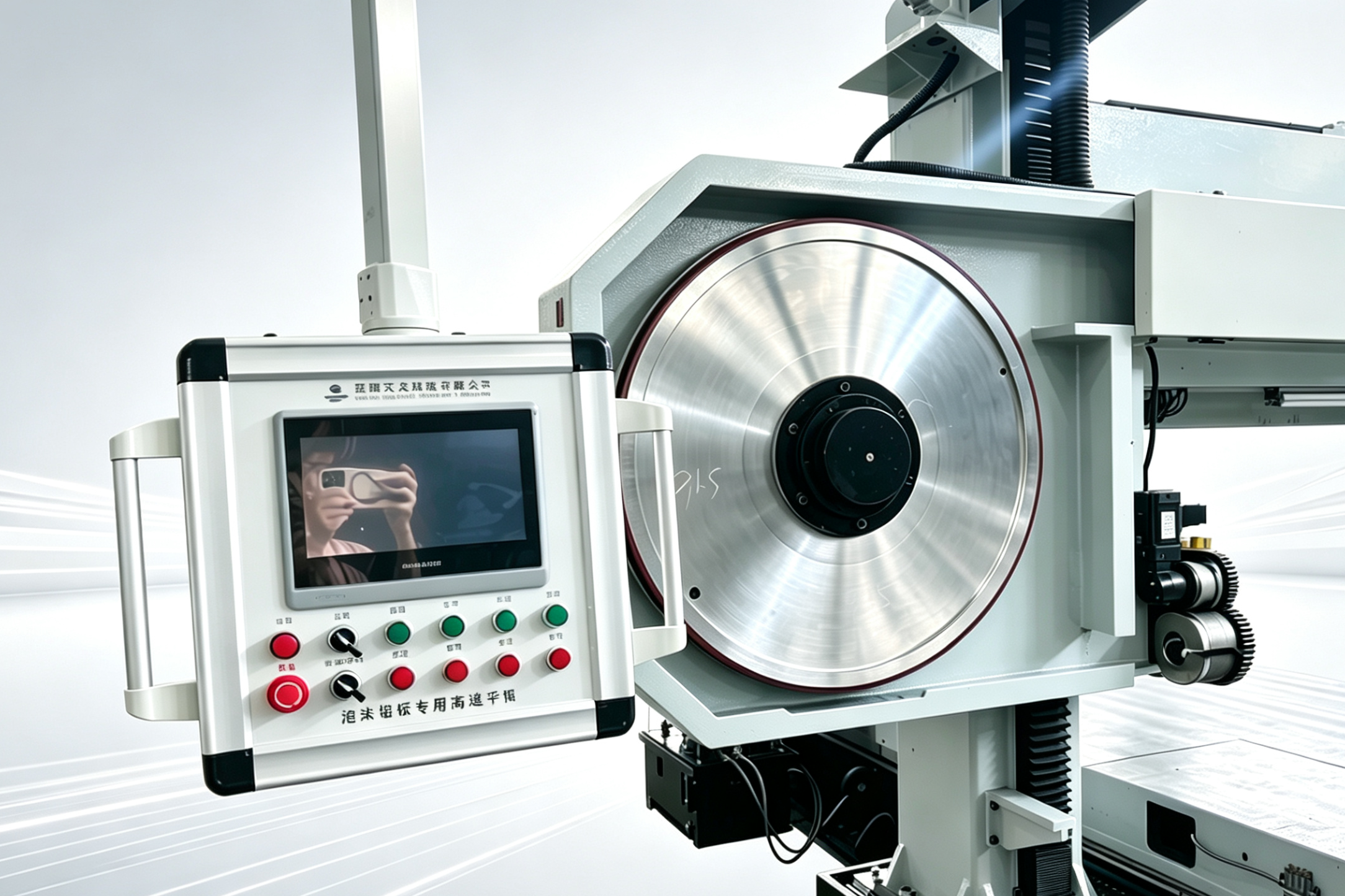

12、锯轮为7075铝轮＋聚氨酯包胶，传动精度高，提高锯条使用寿命。

三、 机床的主要技术参数：

1、最大锯削范围（宽*长*喉深）   2000×3500×400 mm（喉深400，即最大切片厚度）

锯条离工作台面最大调整高度:   700mm

2、带锯条规格（宽*厚*长）        54 × 1.6 mm

3、锯切速度                      300-1500M/min

4、进给速度                      伺服调速

5、主电动机功率                  18.5 kw （变频）

6、锯架升降电机                  11.3N/M （伺服）

7、锯带张紧方式                  液压自动涨紧（带压力显示）

8、主机尺寸约(长*宽*高)          8500X4200X2600 mm

9、工作台面尺寸(长*宽*高)        2000X3500x200mm

10、机床重量约                   约11T

11、要求设备使用温度：           -20℃—40℃

12、工作台伺服电机：             8.4N/M（伺服）

13、机床打表精度： 工作台精度3000mm/±0.15mm、升降高度打表精度500mm/≤0.1mm

四、机床使用的主配件说明：

1、主电机：采用山东恒力电机

2、锯架升降减速机：采用浙江午马减速机。

3、直线导轨副：采用台湾鼎瀚、银泰或上银。

4、滚珠丝杠：采用台湾鼎瀚、银泰、上银。

5、升降、工作台伺服：汇川

6、变频器：深圳正弦

7、 自动润滑系统：济南俊迈。

8、主要控制电器采用浙江正泰。

9、辅助控制电器选用浙江正泰集团的产品。

10、触摸屏采用繁易或汇川。

11、电气箱采用全封闭式自动空调降温系统。

12、其他约定事项：护罩加装除尘器引风口。
