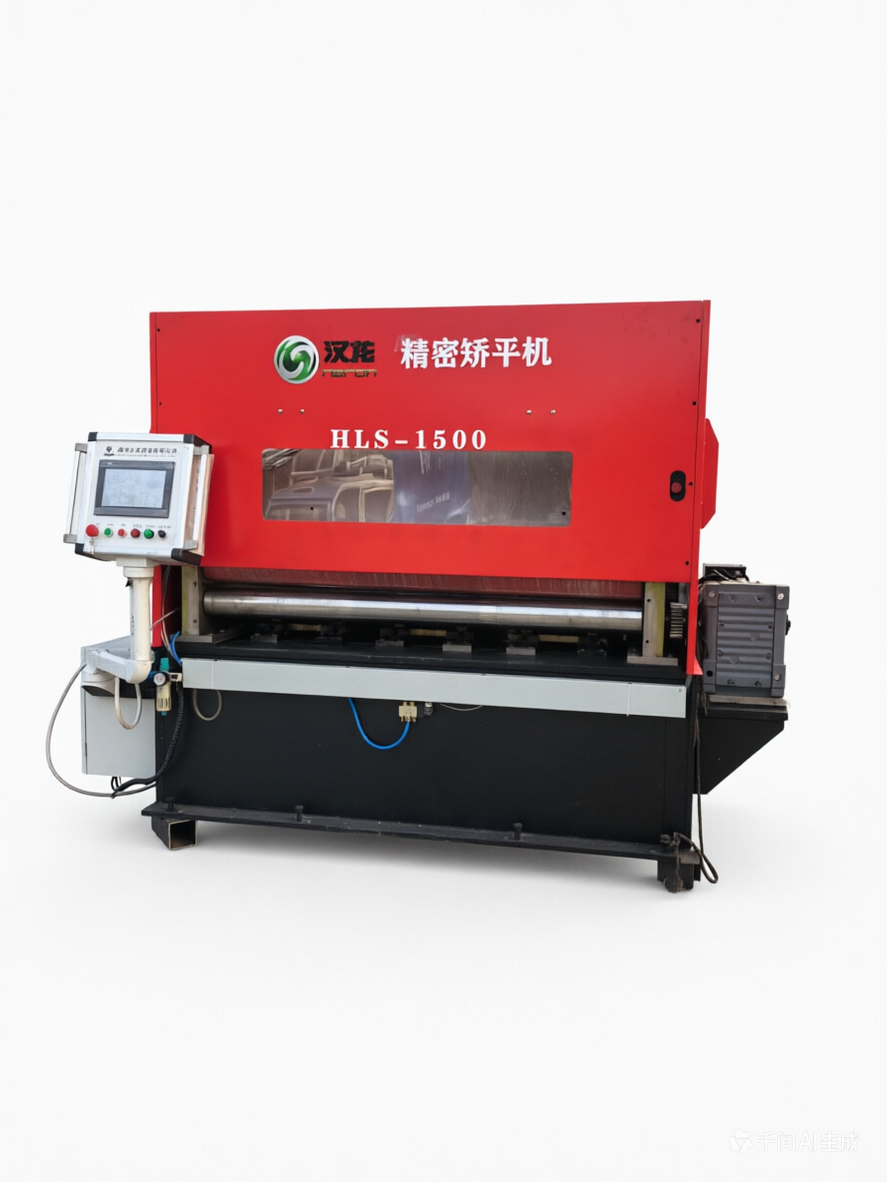

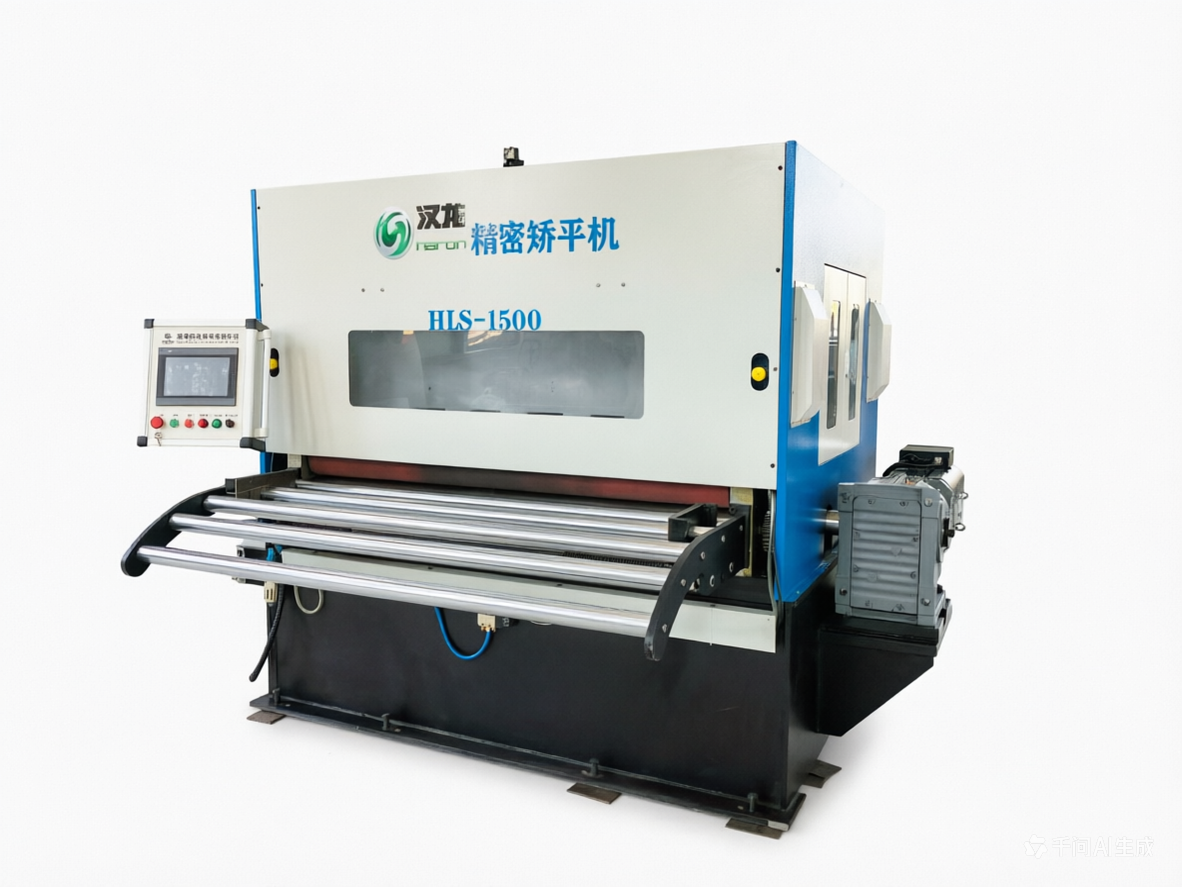

HLW1500精密数控零件矫平机

本机配备13根校平辊（上6下7），上辊安装在刚性滑块上，通过两对螺杆副实现升降与倾斜，可手动单面调整校平间隙与倾角，形成谐波衰减矫直，提升校平质量。
设备采用齿轮传动，下辊为主动辊，由电机带动齿轮减速机，经齿轮分动驱动校平辊，保证校平精度，延长设备使用寿命。

一、 设备环境条件

1、工作电源：380V±10% , 50HZ±10%的三相交流电；

2、环境温度：-5～45摄氏度；

3、相对湿度：小于80%。

  4、压缩空气压力：≥0.4MPa

5、机组方向：客户指定

二、 四重13辊矫平机简述

该机13根校平辊组成。校平辊上辊6根、下辊7根，校平机上辊固定在一刚性滑块上，滑块分别由两对螺杆副带动其升降及倾斜，以改变其校平间隙和校平倾角，即:上下工作辊形成谐波衰减性矫直，提高板材的校平质量。间隙与倾角手动单面调整。齿轮传动，下辊为主动辊，保证校平精度，提高产品使用寿命，其传动顺序为:电机带动齿轮减速机，经过齿轮分动传递到校平辊。

三、 矫平机主要技术参数

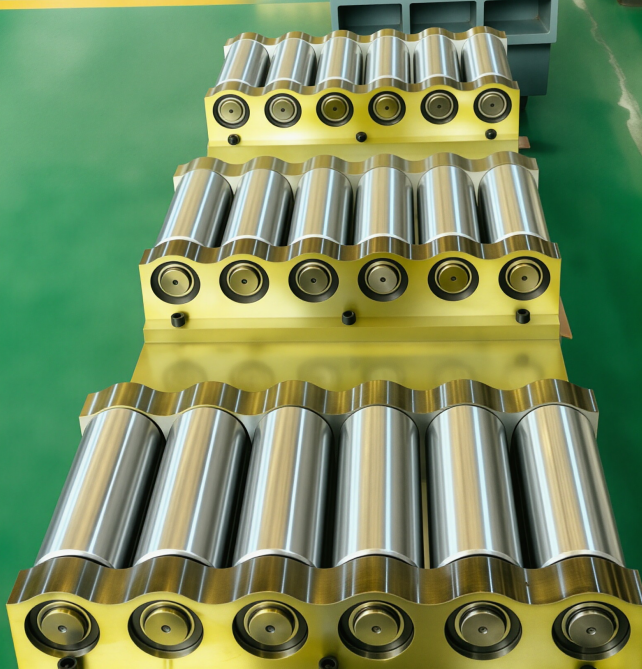

1、精校平:轴径φ60mm精磨，表面电镀处理，共13根辊轴:上6下7，上下轴各1组压制结构。

2、墙板:50mm。

3、校平轴:40cr调质淬火处理，硬度HRC55-58。

4、校平轴驱动方式:侧面齿轮联动，齿轮精磨加工精度±0.02。

5、送料精度:±1mm。

6、校平轴调节方式:手轮调整，操作简单。

7、调节显示:数显百分表指示。

8、驱动电机:5.5KW三相异步电机(汇川品牌)。

9、传动方式:K系列减速机+齿轮。

10、底架结构:100*100+150*100方管焊接。

11、工作台固定高度630mm，高度可调±100mm。

12、接线方式:航空插头。

四、 标准配置表
